超級嫩咖新手的第二回裝機~塞得滿滿的REG-317D

文章mingtau » 週一 2月 23, 2009 10:39 pm

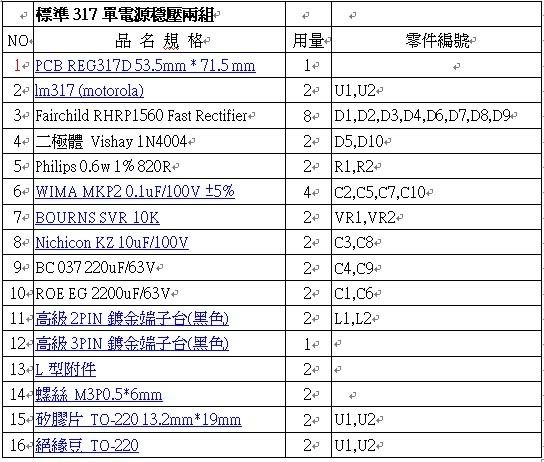

這次裝機的零件表
圖檔

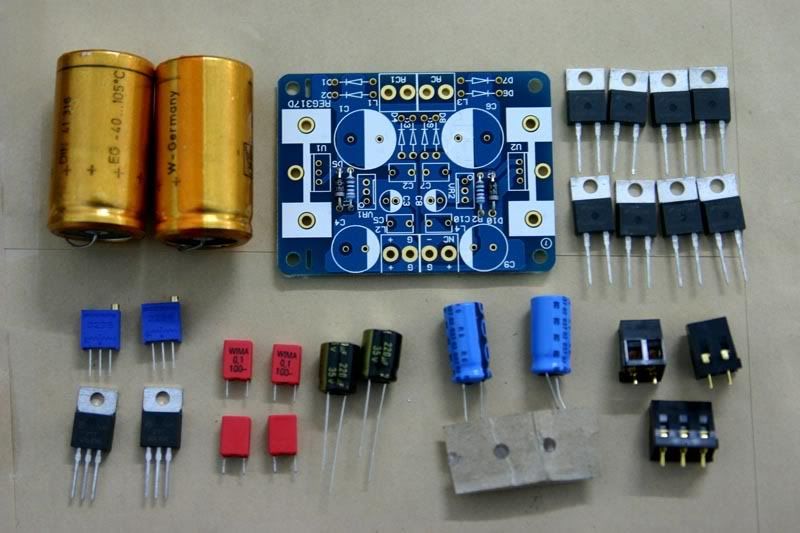

零件大合照(因為是新手, 不小心多放了兩顆Panasonic FM 220uf/35V :oops: )
圖檔

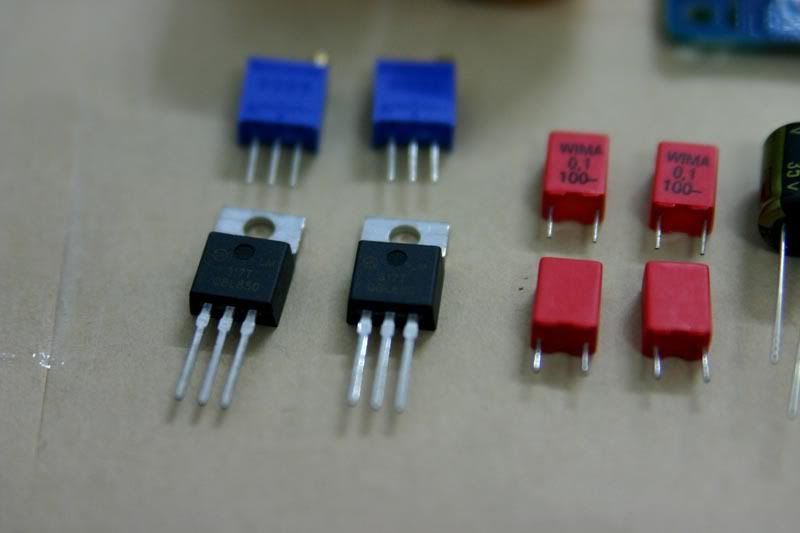

Motorola的LM317T
圖檔

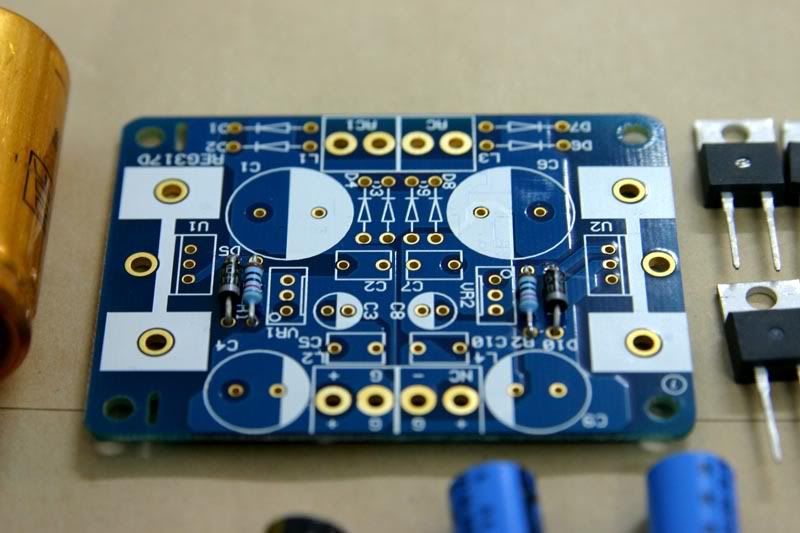

忍不住先焊上去的電阻跟二極體(阻值820 ohm)
圖檔

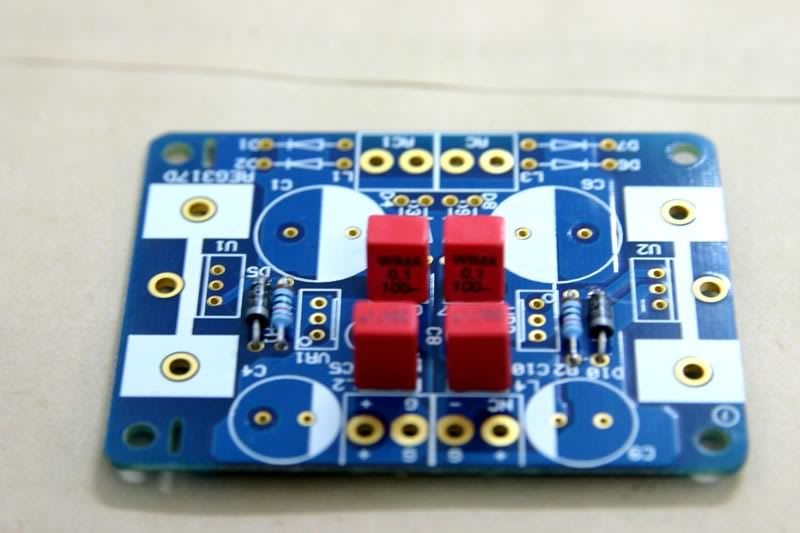

Wima mkp2小紅磚
圖檔

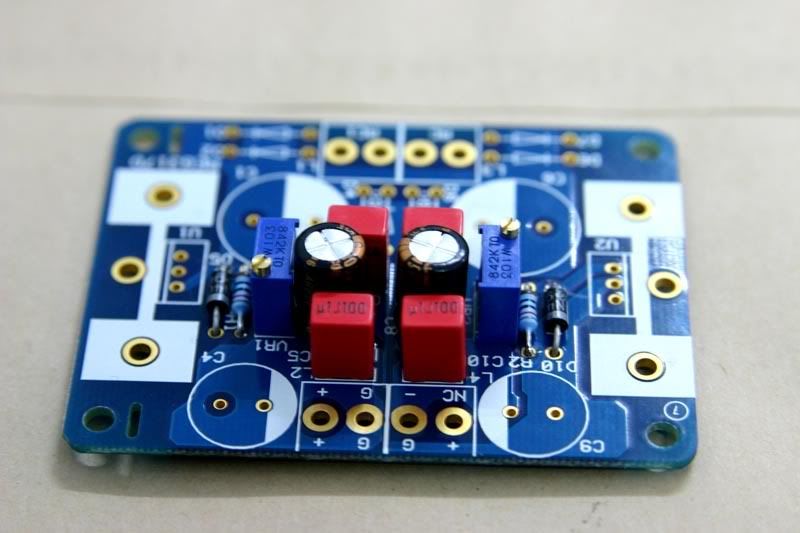

Bourns 10K SVR + Nichicon KZ 10uf/100V
圖檔

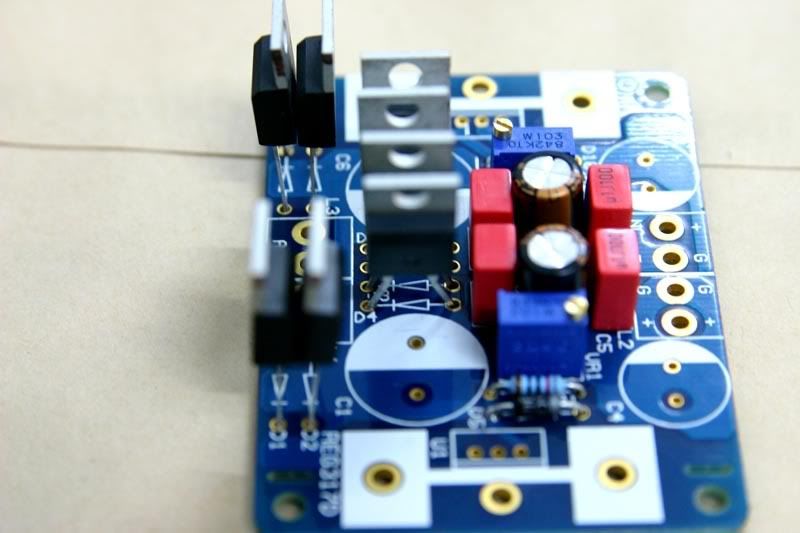

Fairchild RHRP1560(新手的勇氣, 給他亂玩亂塞) [o17]
圖檔

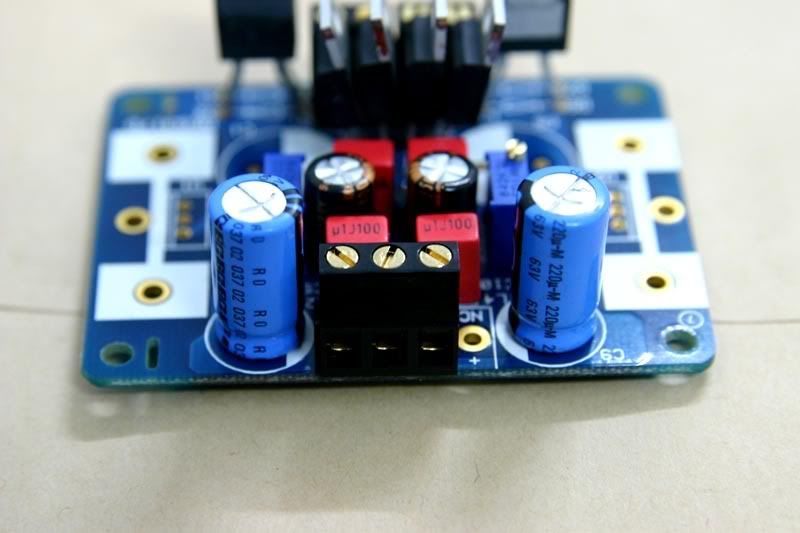

輸出電容, BC 037
圖檔

最後焊上LM317t + ROE EG 2200uf/63V(新手不會選料, 所以搞得這麼沒空間 :oops: :oops: :oops: )
圖檔

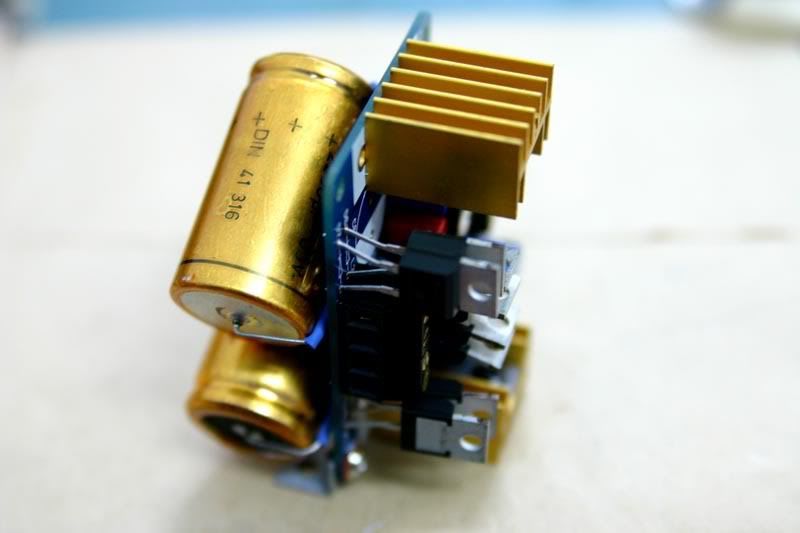

這個塞得滿滿的穩壓最後用兩片L型固定架立起來就完工了 :roll:
做得很醜....請大家多包函 [em23] [em23] [em23]

頭像
ben
大廳版主
文章: 10601
註冊時間: 週三 3月 23, 2005 3:01 pm
來自: 台北市
聯繫:

文章ben » 週二 2月 24, 2009 9:02 am

[em23] [em23] [em23]
