超級新手的EAR01裝機分享(新增實聽心得)

文章mingtau » 週一 2月 23, 2009 10:14 pm

小弟是裝機新手, 第一次在版上發裝機文, 請大家多指教 :oops: :oops: :oops:

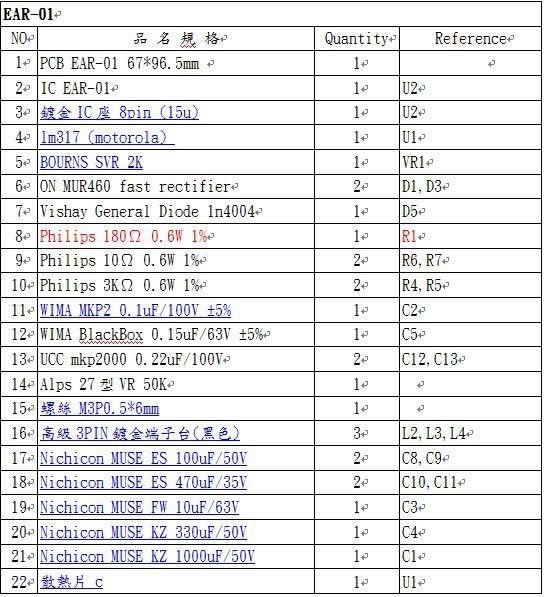

以下是小弟這次的零件表:
整流的部分,小弟這次打算做全波整流,因此只須用上兩根整流管即可。另外MUR460的引腳太粗,需要加工磨細一點才可以固定在pcb的pad上,因為手邊的MUR460太多,所以要消耗一下[o17]
圖檔

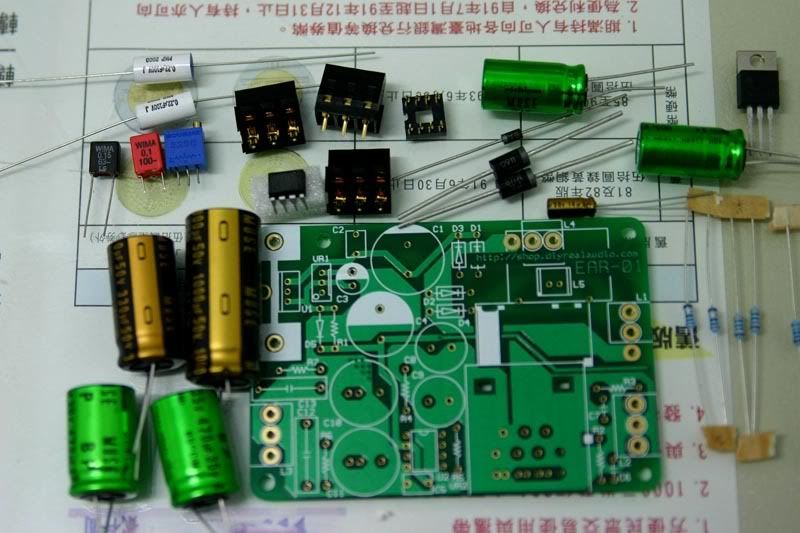

接下來先來一張零件大合照
圖檔

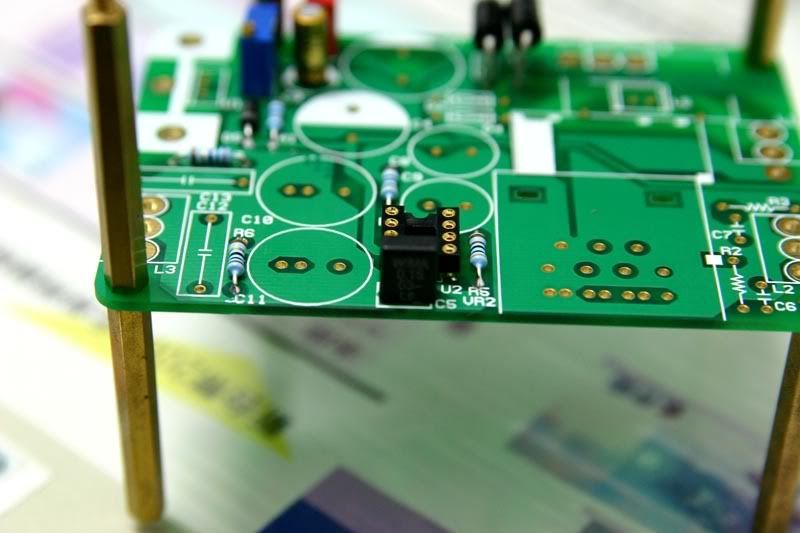

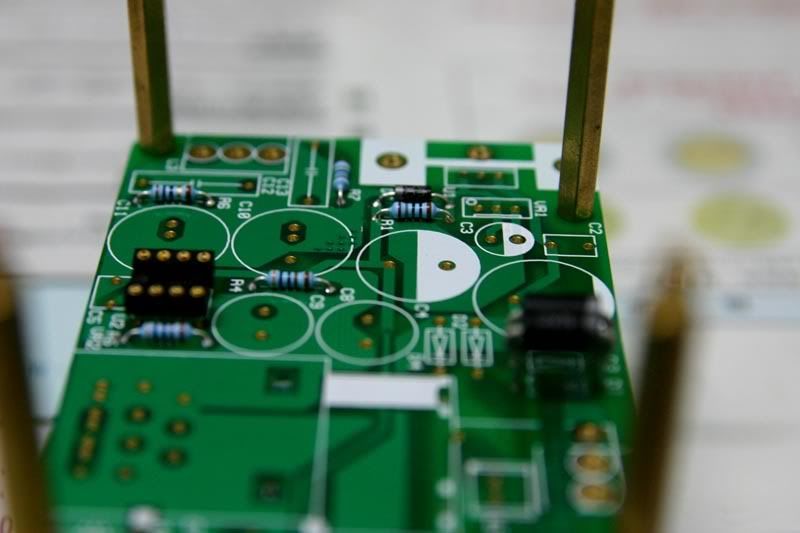

再來由低至高焊接零件,先上的是電阻、二極體、整流管、OP座。(圖中那兩顆MUR460最後完成是焊在PCB板的背面)
圖檔

再來焊上SVR、Wima電容、Nichicon FW 10uF/63V。
圖檔

Wima黑盒子,來一張特寫。[o17]
圖檔

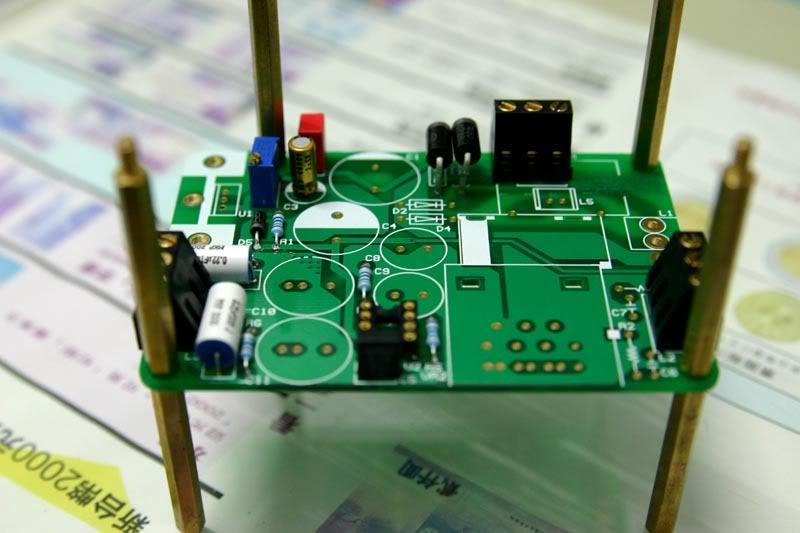

接下來是黑金端子台、mkp2000。
圖檔

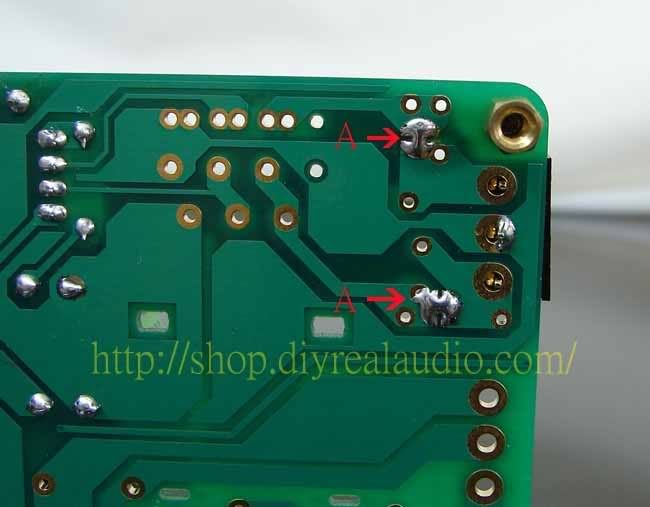

借Ben大的圖一用:正常狀況背後A點須短路,但是除了上一陀焊錫之外有另一種選擇,詳見下圖。
圖檔

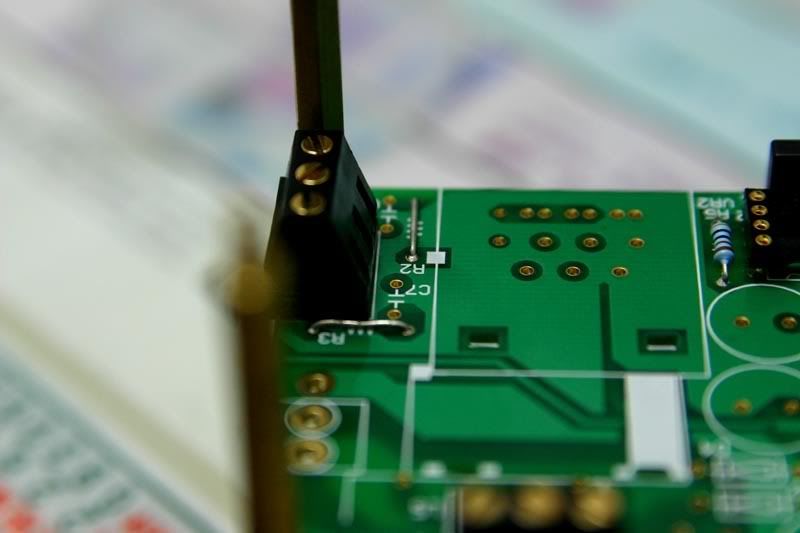

如果各位跟小弟一樣是折腳狂的話,可以以跳線焊在R2、R3上,取代焊接背板A點。 :twisted:
圖檔

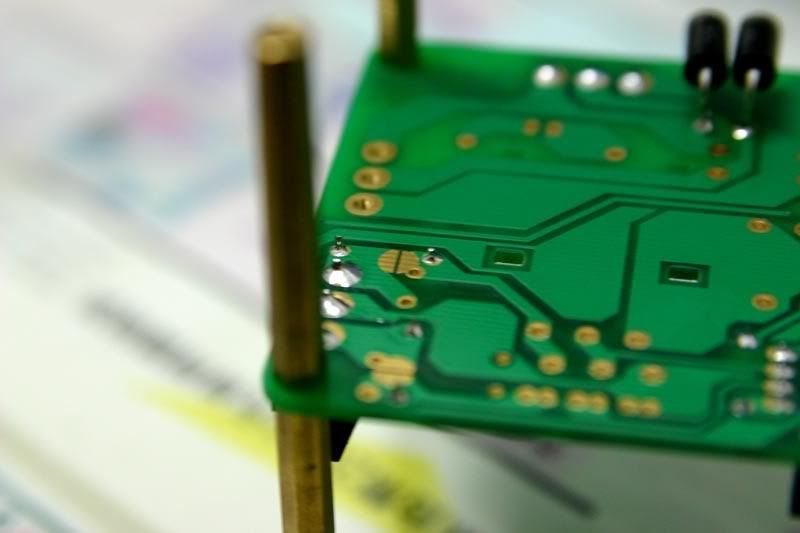

背面就不用焊那一沱錫囉![o17]
圖檔

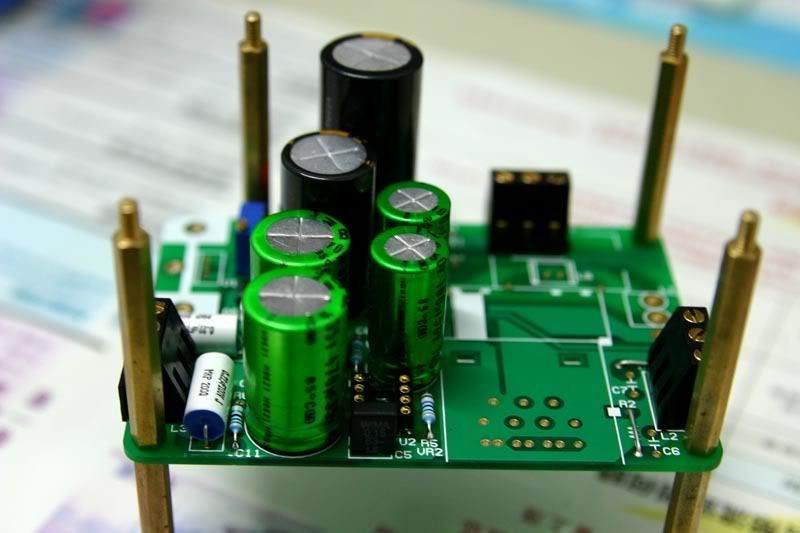

接下來把KZ、ES電容都焊上,快要大功告成了。
圖檔

最後把VR焊上,就可以上電測試啦!測量電壓的方法如下:測量8pin IC座的2、4腳位,將電表的黑色探棒接pin4(ground),紅色探棒接pin2(V+),然後調整SVR至12V即可。
圖檔

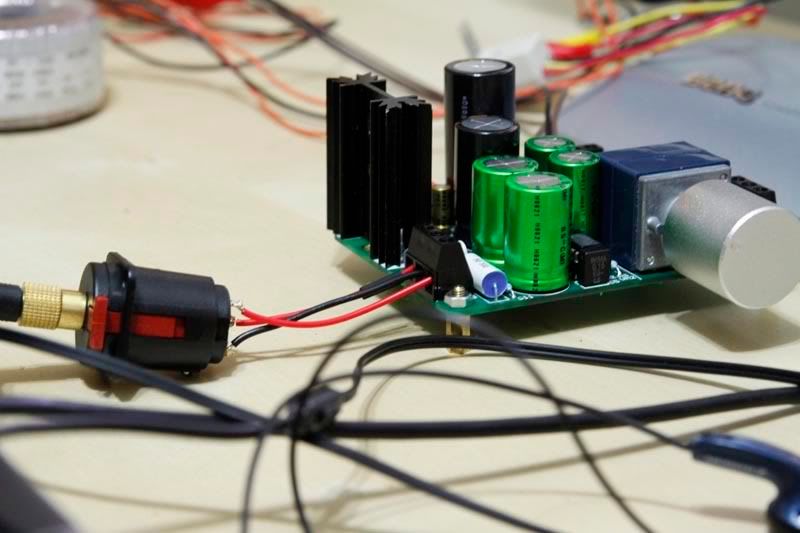

零亂桌面的簡陋試聽照
圖檔

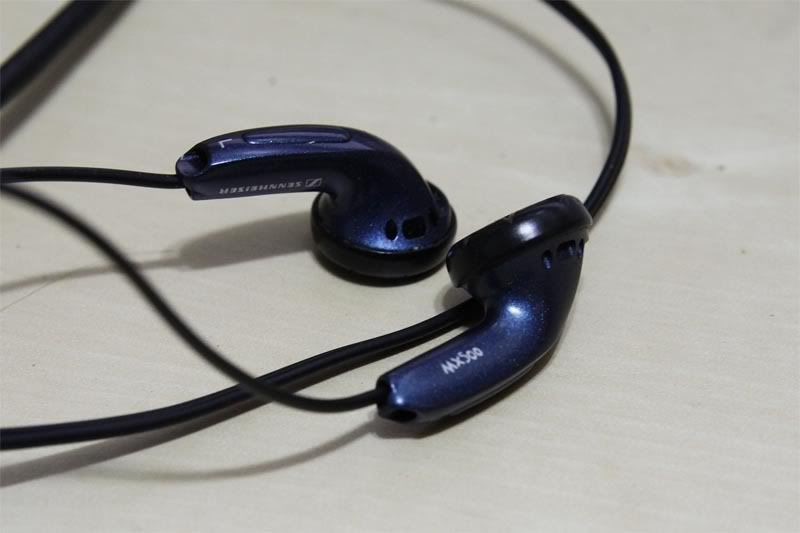

試聽的耳機
圖檔
以上,超級嫩咖新手的裝機過程奉上給大家看看,下台一鞠躬 [em23]
最後由 mingtau 於 週二 3月 03, 2009 2:13 am 編輯,總共編輯了 1 次。

hsx649
正式會員
文章: 55
註冊時間: 週日 8月 03, 2008 8:12 pm

文章hsx649 » 週二 2月 24, 2009 12:56 am

感謝分享 [em23]

頭像
ben
大廳版主
文章: 10601
註冊時間: 週三 3月 23, 2005 3:01 pm
來自: 台北市
聯繫:

文章ben » 週二 2月 24, 2009 9:02 am

您的WORD檔和照片已經收到. [em23] [em23] [em23]

等小弟空閑些在整理上網頁... :oops: :oops: :oops:
購物車
原始網頁
朋友是最大的資產.
誠信無價.

匯款帳號:台北富邦銀行敦北分行 (請註明匯到此帳號)
戶名:
銀行代號012 帳號:703221226772

非本人帳戶請註明匯款人姓名

匯款帳號:郵政存簿儲金簿 (請註明匯到此帳號)
戶名:
郵局代號700 局號:0002549 帳號:0103799



匯款帳號:渣打國際商業銀行內湖分行 (請註明匯到此帳號)
戶名:
銀行代號052 帳號:07120001076214

頭像
mingtau
正式會員
文章: 119
註冊時間: 週日 6月 22, 2008 10:55 pm

文章mingtau » 週二 3月 03, 2009 2:22 am

實際上電以後, 電表用dcv最低檔位測量, 輸出直流為0 :shock: ben大設計果然有一手 :lol: :lol: :lol:

補充一下試聽感想:
音效卡: Auzentech X-Mystique 7.1 Gold
音效卡原廠網頁介紹連結
用音效卡直推, 聽同樣的曲子力道真的比較起來就很平淡, 沒有明顯的抑揚頓挫, 低頻也完全表現不出來. 中頻略有後退感.

用ear01推動, 整個活生感大增, 曲子的抑揚頓挫整個就明朗了起來, 中頻也飽滿了, 低頻力道跟速度也都出來了. 而且中頻不會有略微後退的那種黯淡感. [em03]

先補充到這, 最近耳鳴一個禮拜, 聽力大退, 現在只聽得到18K-19Khz的高頻(原本聽儀器可以聽得到23Khz的聲音) [o9] , 等耳朵毛病解決了以後再來補充更多的聽感分享 [em23] [em23] [em23]

頭像
bill6300gp
資深會員
文章: 657
註冊時間: 週二 7月 31, 2007 1:27 am

文章bill6300gp » 週二 3月 03, 2009 2:59 am

有輸出交聯電容.輸出正常是不可能會有直流 :oops:
唯一可能是未接負載時,電容充放電不完全直接拿電表量可能會以為有直流
耳機系統:EMU 1212M -> DAC4398 -> M2X -> HD650
喇叭系統:CD692 -> LM3875 -> TB4
--
待完成:M2X耳擴, CDPro2純轉盤, 電源分離遙控GG前級
即將製作:電源分離DAC1794(Mono+Mono)
部落格:Bill6300gp's Audio Blog

頭像
ben
大廳版主
文章: 10601
註冊時間: 週三 3月 23, 2005 3:01 pm
來自: 台北市
聯繫:

文章ben » 週二 3月 03, 2009 7:34 pm

抄筆記中... :oops: :oops: :oops:
購物車

原始網頁

朋友是最大的資產.

誠信無價.



匯款帳號:台北富邦銀行敦北分行 (請註明匯到此帳號)
戶名:
銀行代號012 帳號:703221226772

非本人帳戶請註明匯款人姓名

匯款帳號:郵政存簿儲金簿 (請註明匯到此帳號)
戶名:
郵局代號700 局號:0002549 帳號:0103799



匯款帳號:渣打國際商業銀行內湖分行 (請註明匯到此帳號)
戶名:
銀行代號052 帳號:07120001076214

頭像
mingtau
正式會員
文章: 119
註冊時間: 週日 6月 22, 2008 10:55 pm

文章mingtau » 週一 4月 20, 2009 2:11 am

ear-01推喇叭.....可以 :lol:

那推8吋單體的喇叭呢? 可以! [o17] [o17] [o17]

有圖有真相:
注意輸出的黑金3pin端子台鎖的是喇叭線喔
圖檔

然後ear-01推的是我自行設計的8吋書架叭(40hz-20khz +-5db)
圖檔

雖然推得不夠好, 但是這玩意兒能耐真的算很強了! :lol:

頭像
ben
大廳版主
文章: 10601
註冊時間: 週三 3月 23, 2005 3:01 pm
來自: 台北市
聯繫:

文章ben » 週一 4月 20, 2009 8:31 am

mingtau 寫:ear-01推喇叭.....可以 :lol:

那推8吋單體的喇叭呢? 可以! [o17] [o17] [o17]

有圖有真相:
注意輸出的黑金3pin端子台鎖的是喇叭線喔
圖檔

然後ear-01推的是我自行設計的8吋書架叭(40hz-20khz +-5db)
圖檔

雖然推得不夠好, 但是這玩意兒能耐真的算很強了! :lol:
