迷你 RCA端子專用 輸入 Buffer

文章winme » 週六 2月 14, 2009 3:35 am

不知道大家還記不記得小弟的op測試機是多重放大
http://bbs.audiohall.net/viewtopic.php? ... c&start=30

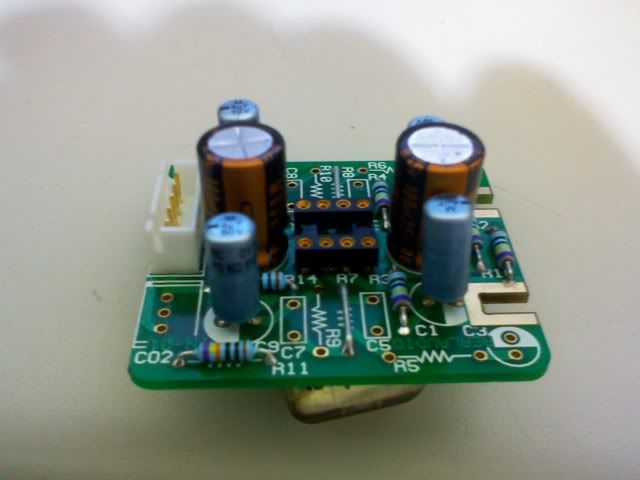

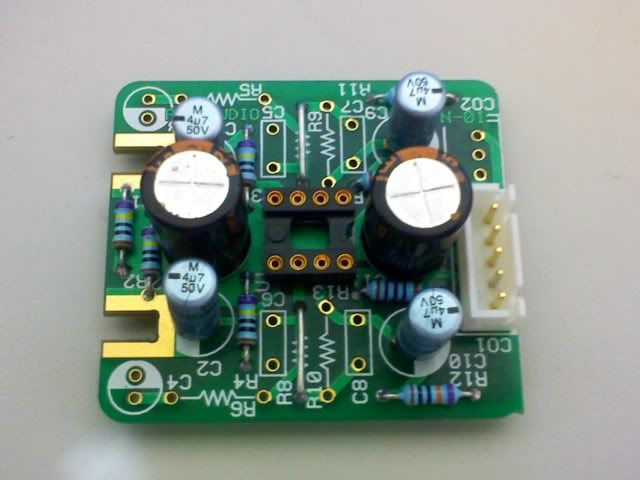

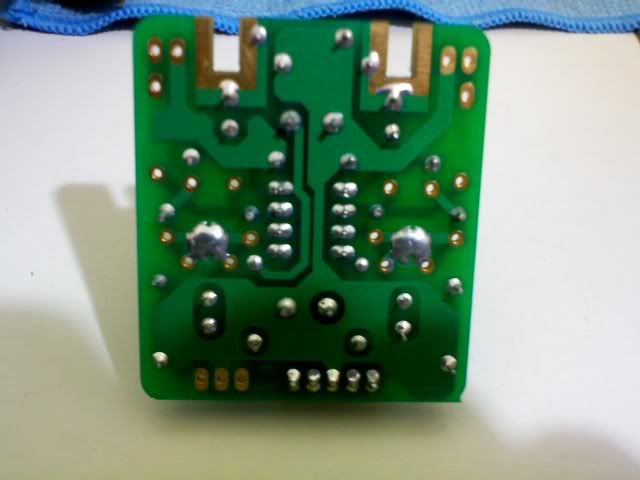

這次拿到了一個小玩具是RCA端子 輸入 Buffer剛好能加強我的OP測試機

有真正的輸入 Buffer

先PO圖後再補我的裝機

圖檔

圖檔

圖檔

圖檔

圖檔

圖檔

圖檔

一次打2個報告好累 [o12]
最後由 winme 於 週三 2月 18, 2009 5:10 pm 編輯,總共編輯了 1 次。

頭像
ben
大廳版主
文章: 10591
註冊時間: 週三 3月 23, 2005 3:01 pm
來自: 台北市
聯繫:

文章ben » 週六 2月 14, 2009 6:24 am

[em23] [em23] [em23]
購物車
原始網頁
朋友是最大的資產.
誠信無價.

匯款帳號:台北富邦銀行敦北分行 (請註明匯到此帳號)
戶名:
銀行代號012 帳號:703221226772

非本人帳戶請註明匯款人姓名

匯款帳號:郵政存簿儲金簿 (請註明匯到此帳號)
戶名:
郵局代號700 局號:0002549 帳號:0103799



匯款帳號:渣打國際商業銀行內湖分行 (請註明匯到此帳號)
戶名:
銀行代號052 帳號:07120001076214

頭像
linjunan
極極極資深會員
文章: 4323
註冊時間: 週一 3月 28, 2005 9:39 am
來自: Taipei
聯繫:

文章linjunan » 週六 2月 14, 2009 1:47 pm

用1m吧!!! 真的差粉多的~

之前比較過1m與100k、500k的差異。100k與500k,光是接鳥鳥的音效卡就有細節上的差異.....500K與1m的差異....恩恩恩,心裏層相比較爽... [em20]

我測試用的訊號線也只是一般的紅白接頭RCA線,那種80cm不過50塊台幣的東西,其實也有簡單的隔離層,不用擔心線材的問題。

RCA直接接上PCB,給它用1m上!!! 極高的輸入阻抗,不但對上一極來說,更容易推動本級,同時細節更多(當然,細節過多可能會有不耐聽的可能.....)。

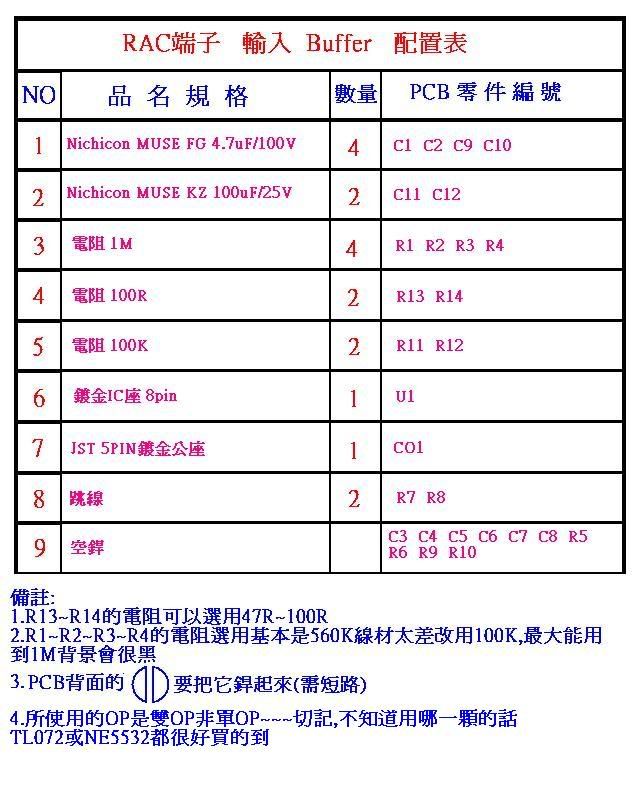

C1、C2、C9、C10看起來是交連電容~ 小弟會習慣用無極性的說~~~
步入中年 8)

頭像
winme
正式會員
文章: 467
註冊時間: 週五 4月 25, 2008 8:09 am
來自: 萬華

文章winme » 週六 2月 14, 2009 6:32 pm

linjunan 寫:用1m吧!!! 真的差粉多的~

之前比較過1m與100k、500k的差異。100k與500k,光是接鳥鳥的音效卡就有細節上的差異.....500K與1m的差異....恩恩恩,心裏層相比較爽... [em20]

我測試用的訊號線也只是一般的紅白接頭RCA線,那種80cm不過50塊台幣的東西,其實也有簡單的隔離層,不用擔心線材的問題。

RCA直接接上PCB,給它用1m上!!! 極高的輸入阻抗,不但對上一極來說,更容易推動本級,同時細節更多(當然,細節過多可能會有不耐聽的可能.....)。

C1、C2、C9、C10看起來是交連電容~ 小弟會習慣用無極性的說~~~


沒錯小弟是用1M的 :lol:
不過是交報告所以還是要說清楚講明白 [o4]

頭像
linjunan
極極極資深會員
文章: 4323
註冊時間: 週一 3月 28, 2005 9:39 am
來自: Taipei
聯繫:

文章linjunan » 週六 2月 14, 2009 9:38 pm

winme 寫:
沒錯小弟是用1M的 :lol:
不過是交報告所以還是要說清楚講明白 [o4]


^ ^ 有沒有差?

我之前的經驗:用到1M,交連電容的影響大為降低,用不是太爛的就很好用了。
步入中年 8)

頭像
ben
大廳版主
文章: 10591
註冊時間: 週三 3月 23, 2005 3:01 pm
來自: 台北市
聯繫:

文章ben » 週六 2月 14, 2009 9:55 pm

抄筆記先... :oops: :oops: :oops:
購物車

原始網頁

朋友是最大的資產.

誠信無價.



匯款帳號:台北富邦銀行敦北分行 (請註明匯到此帳號)
戶名:
銀行代號012 帳號:703221226772

非本人帳戶請註明匯款人姓名

匯款帳號:郵政存簿儲金簿 (請註明匯到此帳號)
戶名:
郵局代號700 局號:0002549 帳號:0103799



匯款帳號:渣打國際商業銀行內湖分行 (請註明匯到此帳號)
戶名:
銀行代號052 帳號:07120001076214

hsx649
正式會員
文章: 55
註冊時間: 週日 8月 03, 2008 8:12 pm

文章hsx649 » 週三 2月 18, 2009 1:30 am

請問這款套件或PCB最近會放上購物車嗎?謝謝

頭像
ben
大廳版主
文章: 10591
註冊時間: 週三 3月 23, 2005 3:01 pm
來自: 台北市
聯繫:

文章ben » 週三 2月 18, 2009 8:26 am

hsx649 寫:請問這款套件或PCB最近會放上購物車嗎?謝謝


這個只是打樣樣品... :oops: :oops: :oops:
購物車

原始網頁

朋友是最大的資產.

誠信無價.



匯款帳號:台北富邦銀行敦北分行 (請註明匯到此帳號)
戶名:
銀行代號012 帳號:703221226772

非本人帳戶請註明匯款人姓名

匯款帳號:郵政存簿儲金簿 (請註明匯到此帳號)
戶名:
郵局代號700 局號:0002549 帳號:0103799



匯款帳號:渣打國際商業銀行內湖分行 (請註明匯到此帳號)
戶名:
銀行代號052 帳號:07120001076214

頭像
ben
大廳版主
文章: 10591
註冊時間: 週三 3月 23, 2005 3:01 pm
來自: 台北市
聯繫:

文章ben » 週三 2月 18, 2009 8:59 am

等小弟把線路圖整理好在上架... :oops: :oops: :oops:

樣品PCB售價NT$100/片. [em23] [em23] [em23]
購物車

原始網頁

朋友是最大的資產.

誠信無價.



匯款帳號:台北富邦銀行敦北分行 (請註明匯到此帳號)
戶名:
銀行代號012 帳號:703221226772

非本人帳戶請註明匯款人姓名

匯款帳號:郵政存簿儲金簿 (請註明匯到此帳號)
戶名:
郵局代號700 局號:0002549 帳號:0103799



匯款帳號:渣打國際商業銀行內湖分行 (請註明匯到此帳號)
戶名:
銀行代號052 帳號:07120001076214

頭像
ben
大廳版主
文章: 10591
註冊時間: 週三 3月 23, 2005 3:01 pm
來自: 台北市
聯繫:

文章ben » 週三 2月 18, 2009 7:09 pm

參考線路圖

圖檔
購物車

原始網頁

朋友是最大的資產.

誠信無價.



匯款帳號:台北富邦銀行敦北分行 (請註明匯到此帳號)
戶名:
銀行代號012 帳號:703221226772

非本人帳戶請註明匯款人姓名

匯款帳號:郵政存簿儲金簿 (請註明匯到此帳號)
戶名:
郵局代號700 局號:0002549 帳號:0103799



匯款帳號:渣打國際商業銀行內湖分行 (請註明匯到此帳號)
戶名:
銀行代號052 帳號:07120001076214

頭像
ben
大廳版主
文章: 10591
註冊時間: 週三 3月 23, 2005 3:01 pm
來自: 台北市
聯繫:

文章ben » 週三 2月 18, 2009 7:52 pm

購物車

原始網頁

朋友是最大的資產.

誠信無價.



匯款帳號:台北富邦銀行敦北分行 (請註明匯到此帳號)
戶名:
銀行代號012 帳號:703221226772

非本人帳戶請註明匯款人姓名

匯款帳號:郵政存簿儲金簿 (請註明匯到此帳號)
戶名:
郵局代號700 局號:0002549 帳號:0103799



匯款帳號:渣打國際商業銀行內湖分行 (請註明匯到此帳號)
戶名:
銀行代號052 帳號:07120001076214

頭像
ben
大廳版主
文章: 10591
註冊時間: 週三 3月 23, 2005 3:01 pm
來自: 台北市
聯繫:

Re: 迷你 RCA端子專用 輸入 Buffer

文章ben » 週四 2月 19, 2009 3:20 pm

winme 寫:圖檔


現在才看到... :oops: :oops: :oops:

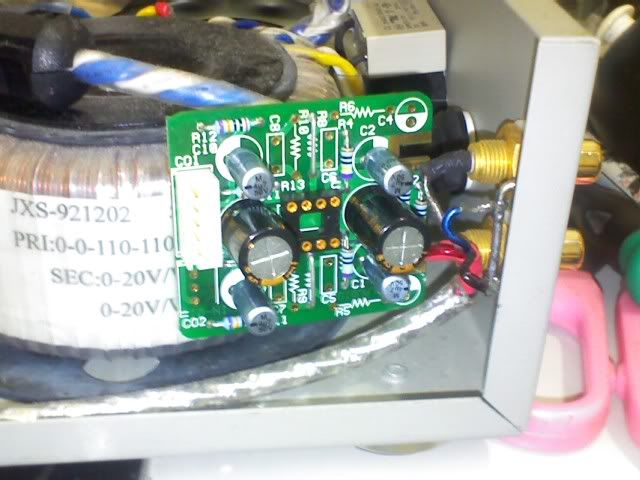

這種擺法如果變壓器磁漏大會哼聲大作... :shock: :shock: :shock:
購物車

原始網頁

朋友是最大的資產.

誠信無價.



匯款帳號:台北富邦銀行敦北分行 (請註明匯到此帳號)
戶名:
銀行代號012 帳號:703221226772

非本人帳戶請註明匯款人姓名

匯款帳號:郵政存簿儲金簿 (請註明匯到此帳號)
戶名:
郵局代號700 局號:0002549 帳號:0103799



匯款帳號:渣打國際商業銀行內湖分行 (請註明匯到此帳號)
戶名:
銀行代號052 帳號:07120001076214

頭像
nettyu
資深會員
文章: 504
註冊時間: 週二 10月 03, 2006 10:39 pm
來自: 亞特蘭提斯

Re: 迷你 RCA端子專用 輸入 Buffer

文章nettyu » 週四 2月 19, 2009 10:11 pm

ben 寫:
winme 寫:圖檔


現在才看到... :oops: :oops: :oops:

這種擺法如果變壓器磁漏大會哼聲大作... :shock: :shock: :shock:


那顆變壓器是ben大的


不怕啦 :lol: :lol: :lol:


下次去我也要買個幾片來玩玩 :oops:
另闢灌水戰場

頭像
winme
正式會員
文章: 467
註冊時間: 週五 4月 25, 2008 8:09 am
來自: 萬華

Re: 迷你 RCA端子專用 輸入 Buffer

文章winme » 週四 2月 19, 2009 10:26 pm

linjunan 寫:
winme 寫:
沒錯小弟是用1M的 :lol:
不過是交報告所以還是要說清楚講明白 [o4]


^ ^ 有沒有差?

我之前的經驗:用到1M,交連電容的影響大為降低,用不是太爛的就很好用了。


用1M的感覺是蠻靜的 :lol:

nettyu 寫:
ben 寫:
winme 寫:圖檔


現在才看到... :oops: :oops: :oops:

這種擺法如果變壓器磁漏大會哼聲大作... :shock: :shock: :shock:


那顆變壓器是ben大的


不怕啦 :lol: :lol: :lol:


下次去我也要買個幾片來玩玩 :oops:


沒錯~~就是因為是BEN的真的完全無哼聲

剛好裝好附圖:
圖檔

頭像
ben
大廳版主
文章: 10591
註冊時間: 週三 3月 23, 2005 3:01 pm
來自: 台北市
聯繫:

Re: 迷你 RCA端子專用 輸入 Buffer

文章ben » 週五 2月 20, 2009 11:50 am

winme 寫:沒錯~~就是因為是BEN的真的完全無哼聲

剛好裝好附圖:
圖檔


那是要看變壓器激磁電流高低...

不過還是盡量離遠一點會更好...
購物車

原始網頁

朋友是最大的資產.

誠信無價.



匯款帳號:台北富邦銀行敦北分行 (請註明匯到此帳號)
戶名:
銀行代號012 帳號:703221226772

非本人帳戶請註明匯款人姓名

匯款帳號:郵政存簿儲金簿 (請註明匯到此帳號)
戶名:
郵局代號700 局號:0002549 帳號:0103799



匯款帳號:渣打國際商業銀行內湖分行 (請註明匯到此帳號)
戶名:
銀行代號052 帳號:07120001076214

頭像
ben
大廳版主
文章: 10591
註冊時間: 週三 3月 23, 2005 3:01 pm
來自: 台北市
聯繫:

文章ben » 週五 2月 20, 2009 6:06 pm

實際應用:
圖檔

圖檔

圖檔

圖檔

再找時間測試... :oops: :oops: :oops:
購物車

原始網頁

朋友是最大的資產.

誠信無價.



匯款帳號:台北富邦銀行敦北分行 (請註明匯到此帳號)
戶名:
銀行代號012 帳號:703221226772

非本人帳戶請註明匯款人姓名

匯款帳號:郵政存簿儲金簿 (請註明匯到此帳號)
戶名:
郵局代號700 局號:0002549 帳號:0103799



匯款帳號:渣打國際商業銀行內湖分行 (請註明匯到此帳號)
戶名:
銀行代號052 帳號:07120001076214

頭像
ben
大廳版主
文章: 10591
註冊時間: 週三 3月 23, 2005 3:01 pm
來自: 台北市
聯繫:

文章ben » 週二 2月 24, 2009 5:53 pm

當RIAA使用時放大倍數約35dB.
1KHz波形:
圖檔

方波看RIAA曲線:
圖檔
購物車

原始網頁

朋友是最大的資產.

誠信無價.



匯款帳號:台北富邦銀行敦北分行 (請註明匯到此帳號)
戶名:
銀行代號012 帳號:703221226772

非本人帳戶請註明匯款人姓名

匯款帳號:郵政存簿儲金簿 (請註明匯到此帳號)
戶名:
郵局代號700 局號:0002549 帳號:0103799



匯款帳號:渣打國際商業銀行內湖分行 (請註明匯到此帳號)
戶名:
銀行代號052 帳號:07120001076214

頭像
linjunan
極極極資深會員
文章: 4323
註冊時間: 週一 3月 28, 2005 9:39 am
來自: Taipei
聯繫:

文章linjunan » 週三 4月 08, 2009 11:22 pm

偷一下winme兄的圖:

圖檔

winme兄,我只想要做buffer,不需放大。是不是R8就不短路、PCB後面的大焊點也不短路,直接在R8、R13短路(如圖以藍色的地方標示)就可以了?

感恩~~~ [em20]
步入中年 8)

頭像
winme
正式會員
文章: 467
註冊時間: 週五 4月 25, 2008 8:09 am
來自: 萬華

文章winme » 週四 4月 09, 2009 12:05 am

linjunan 寫:偷一下winme兄的圖:

圖檔

winme兄,我只想要做buffer,不需放大。是不是R8就不短路、PCB後面的大焊點也不短路,直接在R8、R13短路(如圖以藍色的地方標示)就可以了?

感恩~~~ [em20]


我是照BEN指示做的buffer 放大板^^"

您要問BEN喔~~

頭像
ben
大廳版主
文章: 10591
註冊時間: 週三 3月 23, 2005 3:01 pm
來自: 台北市
聯繫:

文章ben » 週四 4月 09, 2009 9:42 am

winme 寫:
linjunan 寫:偷一下winme兄的圖:

圖檔

winme兄,我只想要做buffer,不需放大。是不是R8就不短路、PCB後面的大焊點也不短路,直接在R8、R13短路(如圖以藍色的地方標示)就可以了?

感恩~~~ [em20]


我是照BEN指示做的buffer 放大板^^"

您要問BEN喔~~


等小弟問問師父後在回答... :oops: :oops: :oops:
購物車

原始網頁

朋友是最大的資產.

誠信無價.



匯款帳號:台北富邦銀行敦北分行 (請註明匯到此帳號)
戶名:
銀行代號012 帳號:703221226772

非本人帳戶請註明匯款人姓名

匯款帳號:郵政存簿儲金簿 (請註明匯到此帳號)
戶名:
郵局代號700 局號:0002549 帳號:0103799



匯款帳號:渣打國際商業銀行內湖分行 (請註明匯到此帳號)
戶名:
銀行代號052 帳號:07120001076214
