[音量控器清潔篇]P303範例

文章ucc » 週二 10月 16, 2012 1:24 am

上週收到一台USHER P303前級,於是拍了幾張照供網友欣賞,藍色的FET OP模組顯得格外顯眼
圖檔

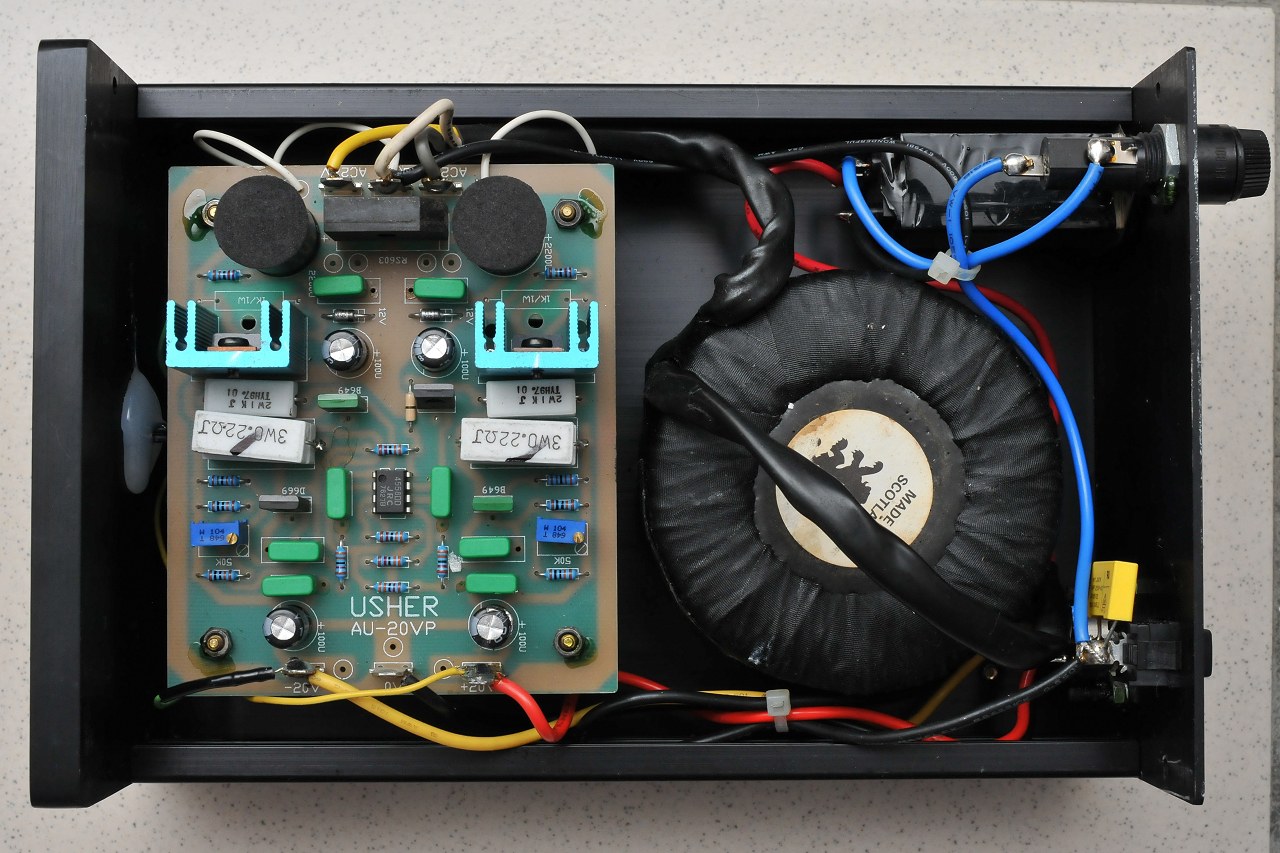

原廠分離式電源,一組+-20V預穩壓,到了機器內部後還有一組7818&7918構成+-18V穩壓
圖檔

卸除面板後,主角NOBLE音量控制器登場囉
圖檔

以電動吸錫器吸錫
圖檔

解焊下來NOBLE音量控制器
圖檔

我拆我拆我拆拆拆
圖檔

NOBLE音量控制器分解圖
圖檔

酒精沾棉花棒擦拭
圖檔

清污三步曲
圖檔

清潔完成(上面有貓毛...吹一下)
圖檔

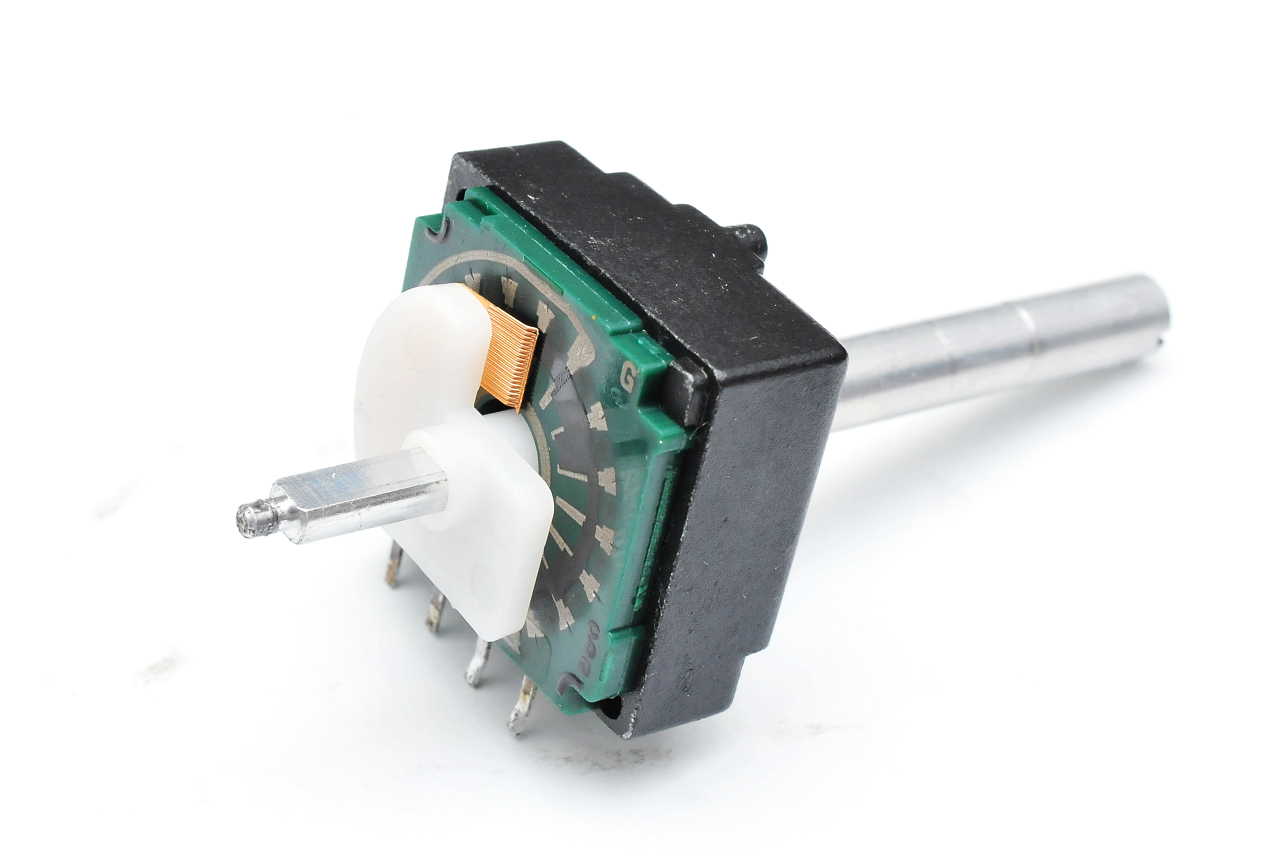

組裝回去,需注意手絕不接觸到接點以免手汗油汙損害聲音
圖檔

小彈簧是個機械阻尼,必需拉回固定點並在軸心處上油
圖檔

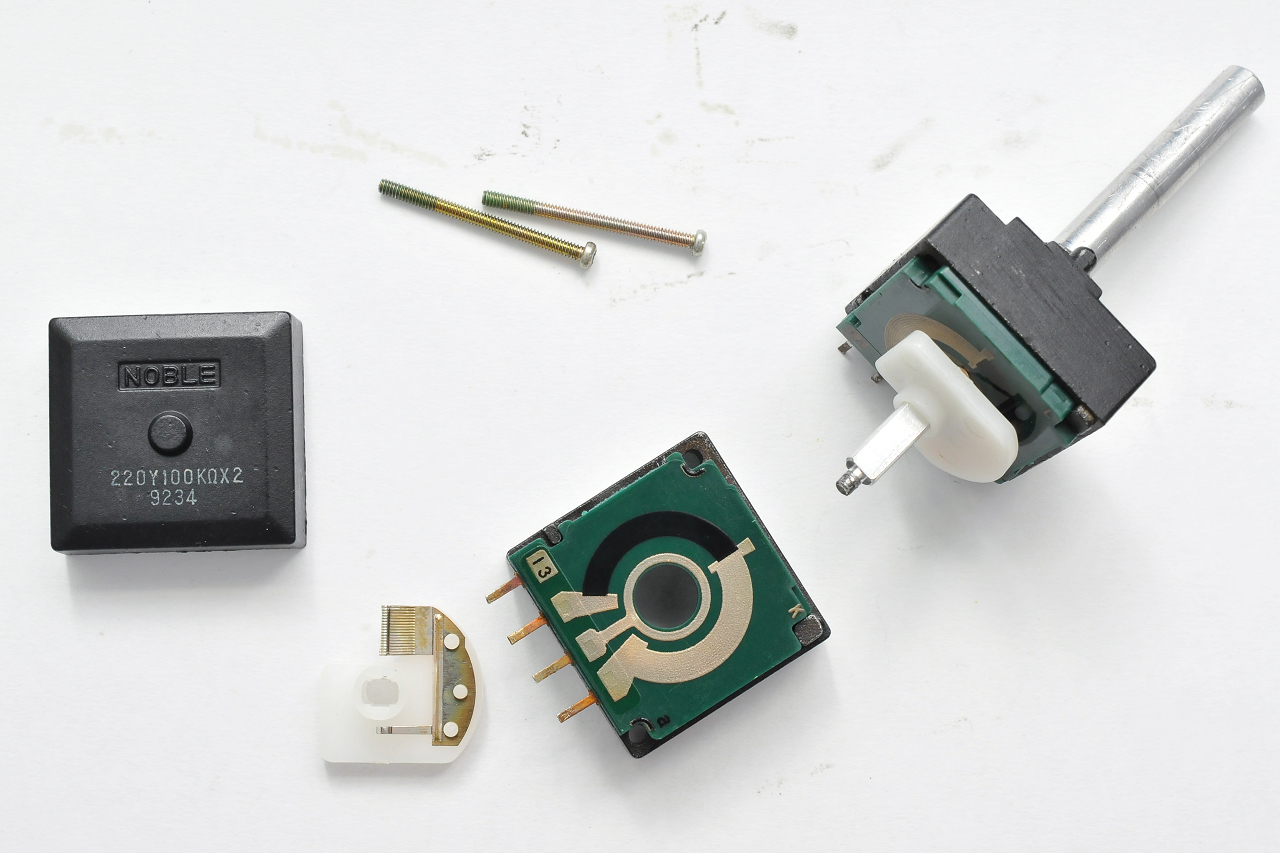

同場加映聲道音量平衡器
圖檔

ucc
大廳版主
文章: 3848
註冊時間: 週日 3月 27, 2005 10:37 pm
來自: 台北市
聯繫:

文章ucc » 週二 10月 16, 2012 1:33 am

比對測試左右聲道阻值皆正常
圖檔

組裝回去後,順便看看這部前級的方波表現與最大輸出值:
100HZ
圖檔

1KHZ
圖檔

10KHZ
圖檔

100KHZ
圖檔

空載時的最大輸出電壓擺幅
圖檔

本機電源接點電壓及定義
圖檔

頭像
palchiu
Topic Manager
文章: 1873
註冊時間: 週日 10月 23, 2005 10:57 pm

文章palchiu » 週四 10月 18, 2012 10:32 am

Noble :)

ucc
大廳版主
文章: 3848
註冊時間: 週日 3月 27, 2005 10:37 pm
來自: 台北市
聯繫:

文章ucc » 週四 10月 18, 2012 12:04 pm

而且還一次用上4顆Noble VR

這玩意兒不便宜說

雅瑟音響產品用料之紮實

同價位根本沒有對手 :lol:

頭像
linjunan
極極極資深會員
文章: 4327
註冊時間: 週一 3月 28, 2005 9:39 am
來自: Taipei
聯繫:

文章linjunan » 週日 11月 24, 2013 11:19 pm

拍照技術也是一流呀!!
步入中年 8)

Invention
正式會員
文章: 337
註冊時間: 週六 10月 15, 2005 10:15 pm

文章Invention » 週一 11月 25, 2013 2:09 am

VR分解清理這一手 一流的啦!

ucc
大廳版主
文章: 3848
註冊時間: 週日 3月 27, 2005 10:37 pm
來自: 台北市
聯繫:

文章ucc » 週二 11月 26, 2013 7:26 pm

linjunan 寫:拍照技術也是一流呀!!


放了些還不致傷眼的圖片,您不嫌棄 [em23]

ucc
大廳版主
文章: 3848
註冊時間: 週日 3月 27, 2005 10:37 pm
來自: 台北市
聯繫:

文章ucc » 週二 11月 26, 2013 7:27 pm

Invention 寫:VR分解清理這一手 一流的啦!


清潔溜溜又是一條好漢 :)

頭像
linjunan
極極極資深會員
文章: 4327
註冊時間: 週一 3月 28, 2005 9:39 am
來自: Taipei
聯繫:

文章linjunan » 週二 11月 26, 2013 8:56 pm

ucc 寫:
linjunan 寫:拍照技術也是一流呀!!


放了些還不致傷眼的圖片,您不嫌棄 [em23]



:-? :-? :-?

這還傷眼,那我拍的不就是幼稚園畫畫了。
步入中年 8)

頭像
linjunan
極極極資深會員
文章: 4327
註冊時間: 週一 3月 28, 2005 9:39 am
來自: Taipei
聯繫:

文章linjunan » 週二 11月 26, 2013 8:59 pm

ucc 寫:
Invention 寫:VR分解清理這一手 一流的啦!


清潔溜溜又是一條好漢 :)


那個VR買起來,可是一筆不小的費用。

幾年前有幾位網友在PK 307,結果沒成功。雅瑟的音色雖然不受一些音響迷喜愛,但確實有它的實力在。
步入中年 8)

laiyinhai
正式會員
文章: 181
註冊時間: 週一 10月 30, 2006 10:23 pm

文章laiyinhai » 週一 10月 26, 2015 11:34 am

那6個藍色盒子的背面各有一個調整VR,請問那些是調甚麼用的?

ucc
大廳版主
文章: 3848
註冊時間: 週日 3月 27, 2005 10:37 pm
來自: 台北市
聯繫:

文章ucc » 週六 10月 31, 2015 12:00 am

laiyinhai 寫:那6個藍色盒子的背面各有一個調整VR,請問那些是調甚麼用的?


每一級的中點電壓調整

Andrew
見習員
文章: 1
註冊時間: 週三 8月 23, 2017 12:24 pm

Re: [音量控器清潔篇]P303範例

文章Andrew » 週三 8月 23, 2017 12:30 pm

請問版主,我的P303音量旋鈕氧化了,因送回台北公司說零件國外已停產,是否可以介紹那裡可以向您這樣拆開維修的?謝謝!
