5.25吋GoldenReference電源

文章ucc » 週三 5月 02, 2012 8:21 pm

GoldenReference穩壓, 精良的元件搭配調校, GoldenReference穩壓和外國人設計不一樣的地方是:
1. 溫度補償式恆流源, 提供更為優異的穩定性 , 聲音質感更為細膩
2. 儘可能減少非必要之補償電容,提供至高反應頻寬同時電路穩定, 擁有更為開闊的音場寬深
3. PCB地迴路為大電流與控制區各自獨立, 將干擾減至最低程度
4. 世界上銷售最多的DIY電源穩壓板, 有口皆碑
5. 提供更為完善的週邊最佳化調校搭配建議
圖檔

自從發表5.25吋GoldenReference電源後, 裝到手軟, 算是目前消耗T9變壓器最兇悍的玩意兒 :lol:

所需基本材料, 包含鑄鋁盒. GoldenReference穩壓模組.T9變壓器及高品質錩鋼端子.
圖檔

機內端子座配線, 確實焊接好並以熱縮套管絕緣, 可靠度極佳
圖檔

直流電源配線完成, 為什麼不做螺旋絞繞? 因為DC線不螺旋絞繞螺旋音場才會有水龍頭全開的快感!
圖檔

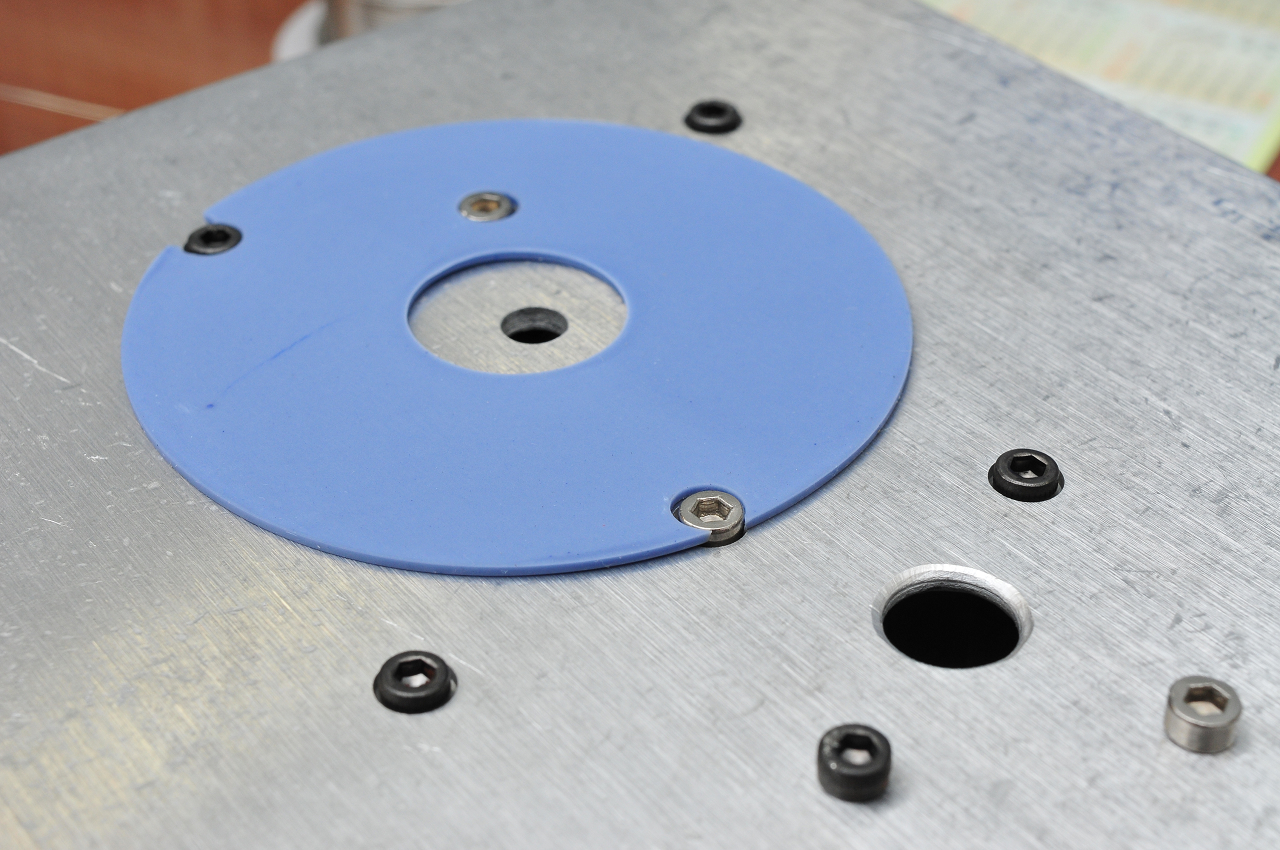

變壓器下面有不平的螺絲頭怎麼辦? 很簡單, 將螺絲孔做半埋入式, 舖一層開好孔的矽膠墊, 再一層平面矽膠墊搞定.
圖檔

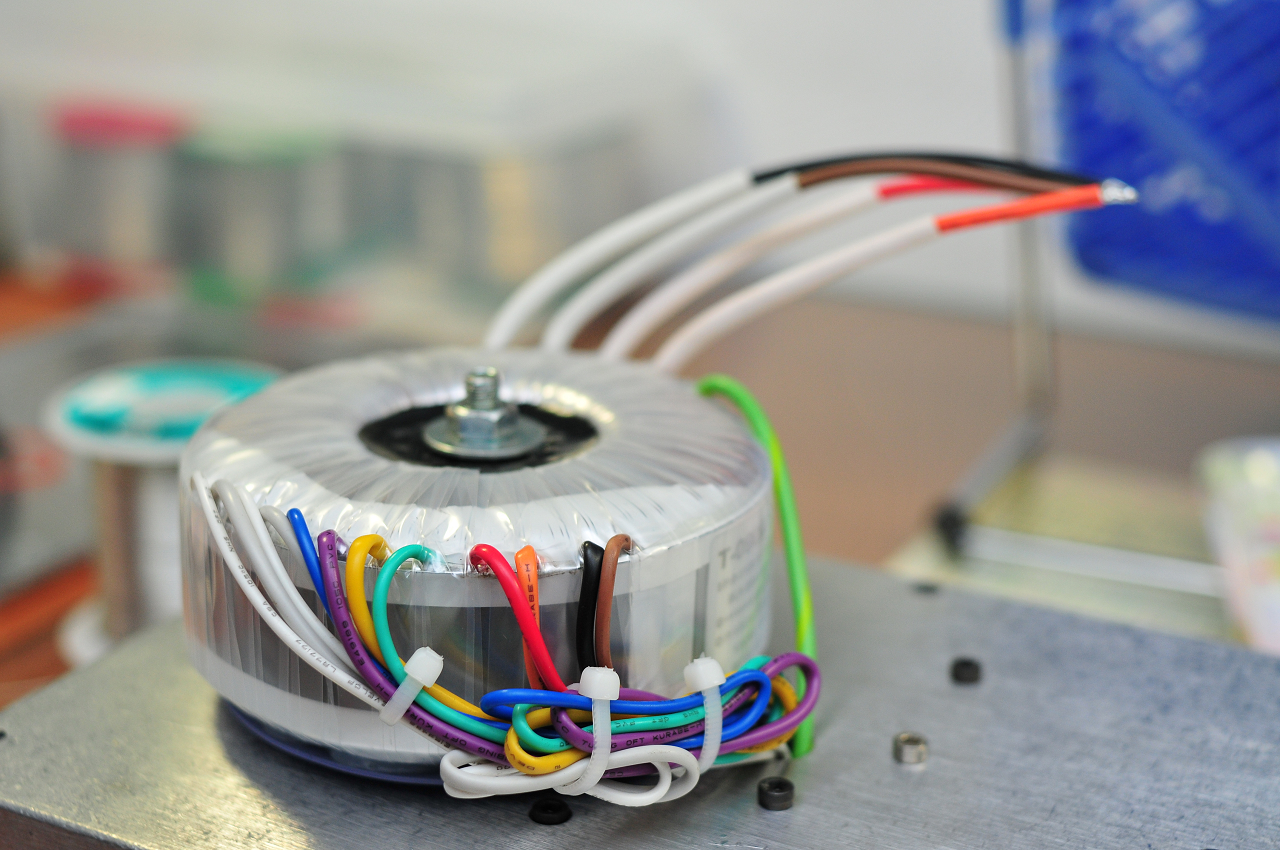

變壓器外置的5.25吋線性電源, T9變壓器採最高效率的矽鋼片, 等級較一般時下好評的Z11高了好幾級 , 標示電壓皆為全滿載電壓 , 性能極佳, 空載/滿載電壓變動率僅+ -3% ~ + -5% .
圖檔
圖檔

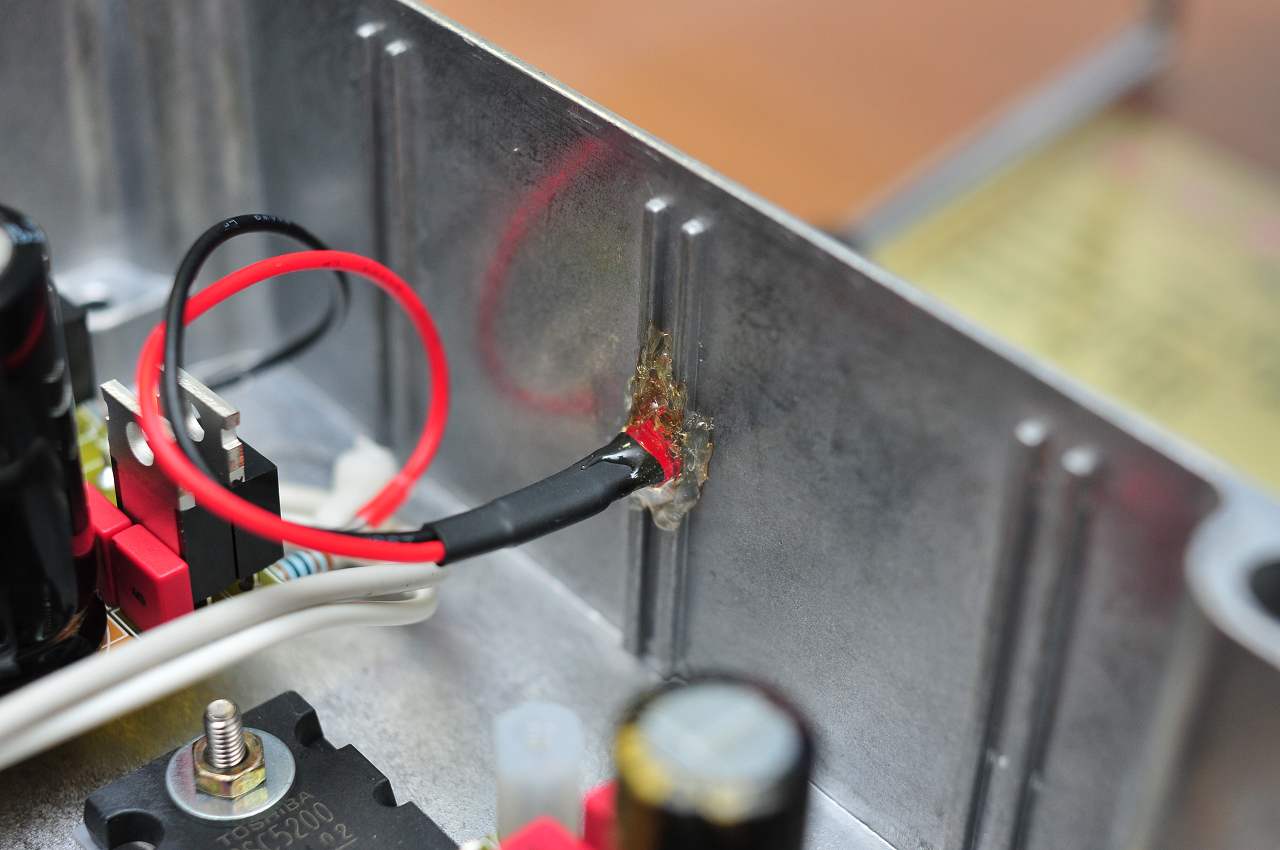

以熱熔膠固定電源指示LED
圖檔

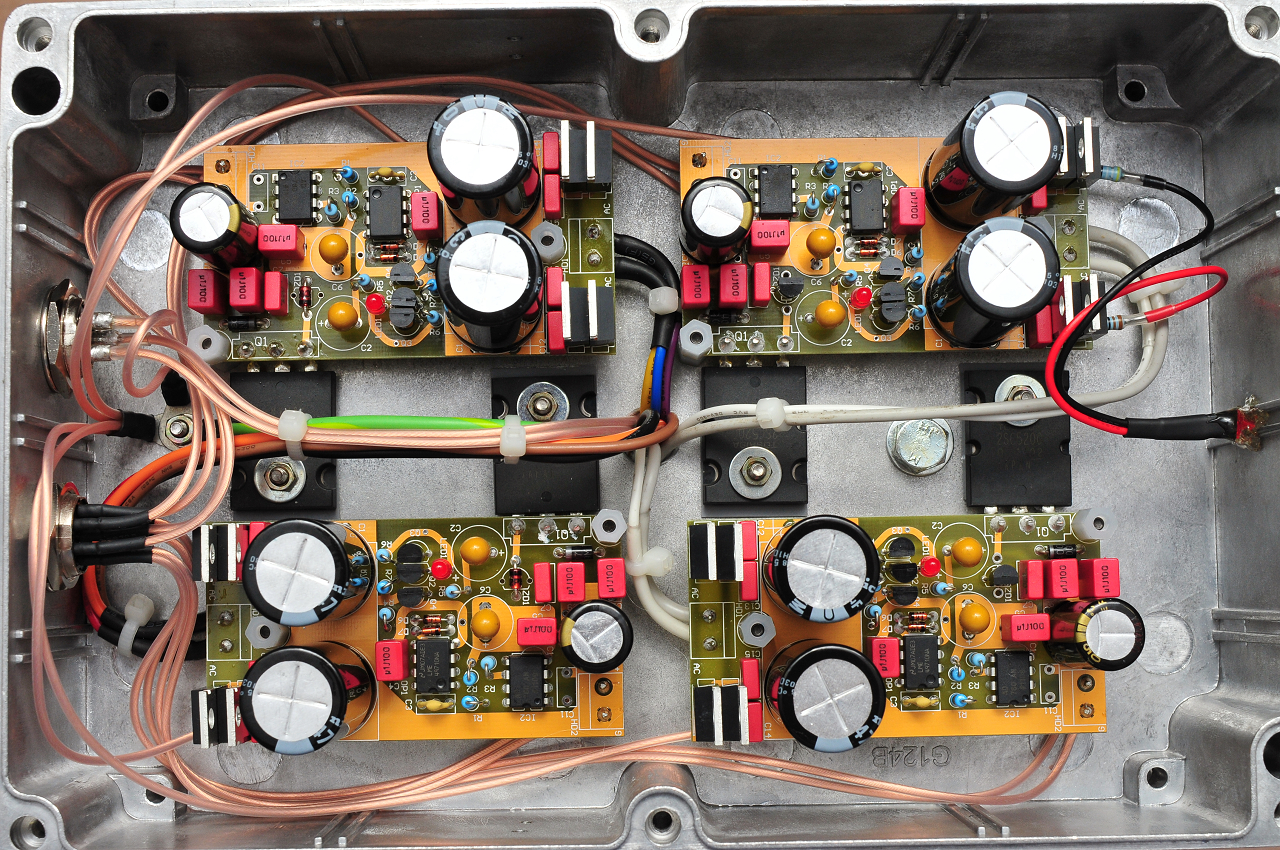

配線及測試完成
圖檔

AC110V電源線製作, 接頭採多層絕緣 , 以安規電源線製作.
圖檔

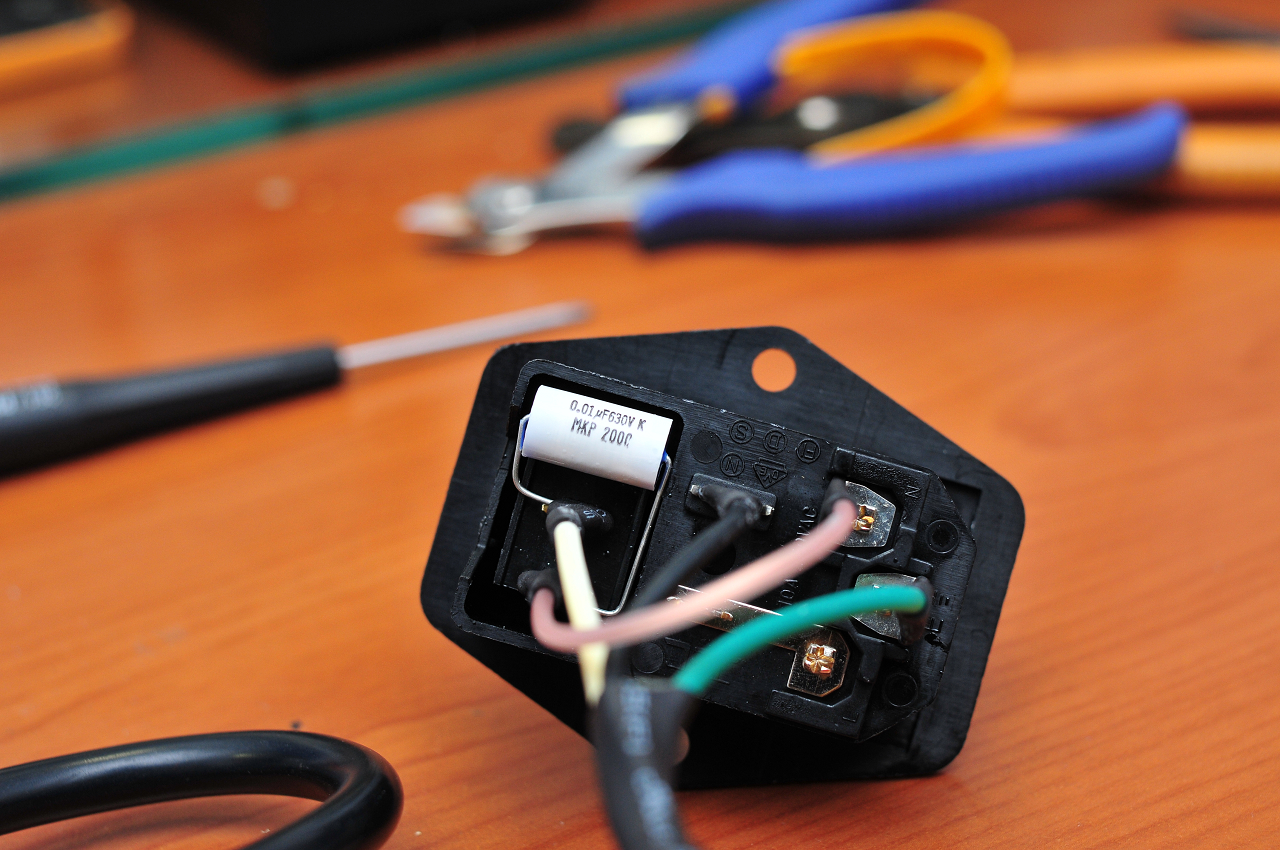

在開關並上一只MKP2000 0.01uF/630V防火花電容,消除接點失真造成的毛邊,具有調音作用.
圖檔

DC電源線為日本MOGAMI 2514
圖檔

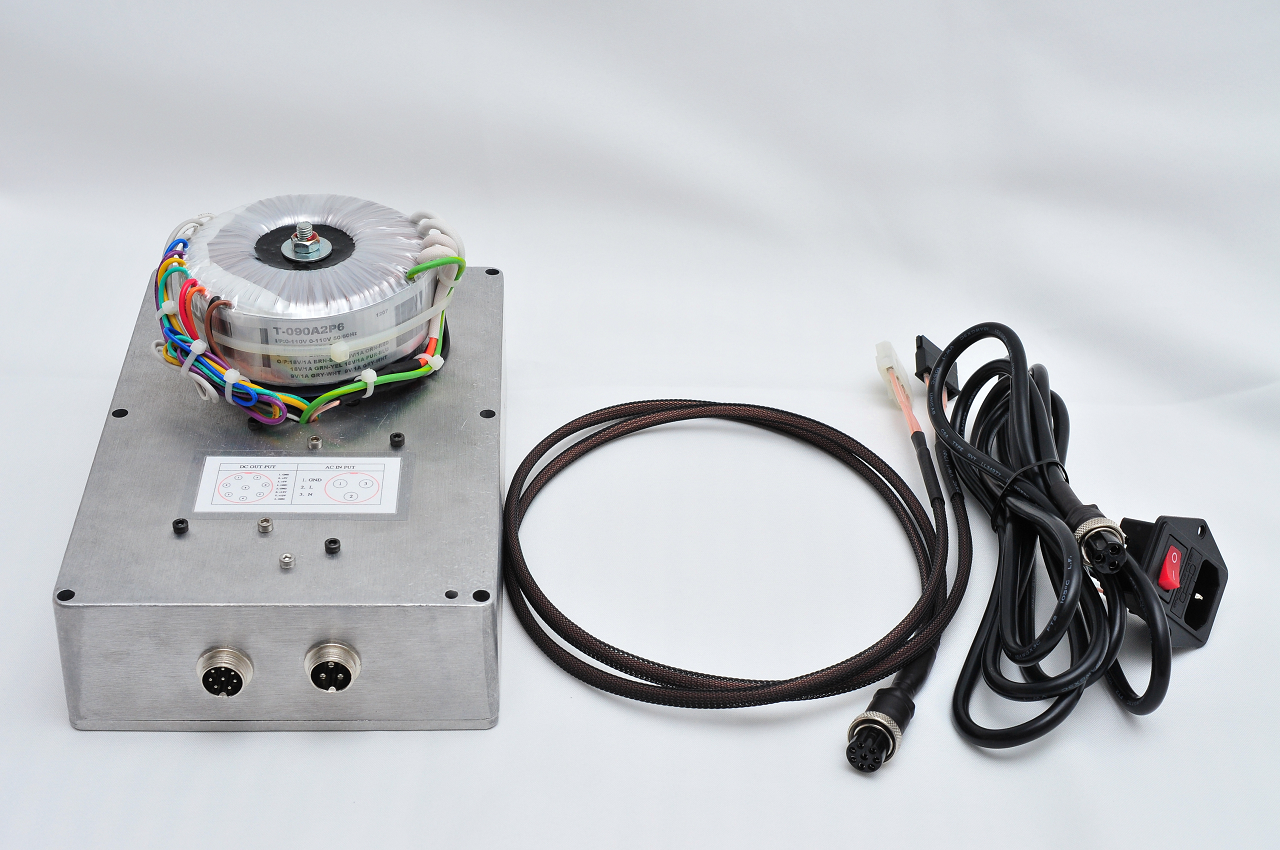

完工圖
圖檔
最後由 ucc 於 週二 6月 17, 2014 3:11 pm 編輯,總共編輯了 9 次。

頭像
winme
正式會員
文章: 467
註冊時間: 週五 4月 25, 2008 8:09 am
來自: 萬華

文章winme » 週四 5月 03, 2012 12:06 am

:) 手工真好要偷學起來~

ucc
大廳版主
文章: 3848
註冊時間: 週日 3月 27, 2005 10:37 pm
來自: 台北市
聯繫:

文章ucc » 週一 5月 07, 2012 5:52 pm

winme 寫::) 手工真好要偷學起來~

您做的更漂亮喔^^

ucc
大廳版主
文章: 3848
註冊時間: 週日 3月 27, 2005 10:37 pm
來自: 台北市
聯繫:

文章ucc » 週二 5月 08, 2012 8:20 pm

新完工GoldenReference線性電源, 極緻表現與高穩定性, 採用德國15A高速整流器及承受電流達15A 的 2SC5200功率級, 可同時並聯2顆硬碟完美驅動, 無論開關機幾次, 都是完美的資料讀取.

圖檔

標示明確的背板, 採用大型端子座, 將來有無限的改變應用可能
圖檔

專屬DC電源線,加工精美且耐拔插
圖檔

重視許多小細節就是大關鍵, 由於後板較厚, 端子皆有加強絕緣
圖檔

perfectbell2
正式會員
文章: 302
註冊時間: 週五 6月 24, 2011 6:29 pm
來自: 台北

文章perfectbell2 » 週二 5月 08, 2012 9:10 pm

UCC大~這手工太漂亮了 :)
現役系統:DIY 和田茂氏真空管前級 DIY 100W AB類後級DIY 阿仁大 TDA1543
退役系統:M7真空管前級 X-10D真空管緩衝級

ucc
大廳版主
文章: 3848
註冊時間: 週日 3月 27, 2005 10:37 pm
來自: 台北市
聯繫:

文章ucc » 週三 5月 09, 2012 3:16 pm

perfectbell2 寫:UCC大~這手工太漂亮了 :)

謝謝 [em23]

d8953903
見習員
文章: 2
註冊時間: 週三 3月 24, 2010 7:47 am

文章d8953903 » 週六 5月 12, 2012 12:06 am

UCC兄~ 有沒有計畫做個跟電腦連動的開關或接線隨產品附上? 基本上這樣使用上會比較方便

ucc
大廳版主
文章: 3848
註冊時間: 週日 3月 27, 2005 10:37 pm
來自: 台北市
聯繫:

文章ucc » 週六 5月 12, 2012 12:50 am

d8953903 寫:UCC兄~ 有沒有計畫做個跟電腦連動的開關或接線隨產品附上? 基本上這樣使用上會比較方便


您好!
有獨立的開關, 通常是先開啟硬碟電源後開電腦主電源, 這樣是最穩當的

圖檔

lowenli
見習員
文章: 1
註冊時間: 週五 3月 30, 2012 7:10 pm

文章lowenli » 週四 9月 27, 2012 1:38 pm

太美了 :)
原來我的這台電源內部是這麼美..
接線性電供聲音真的很好
以對岸的用語來說,就是一耳朵的差別
大推薦

ucc
大廳版主
文章: 3848
註冊時間: 週日 3月 27, 2005 10:37 pm
來自: 台北市
聯繫:

文章ucc » 週二 10月 16, 2012 12:46 am

lowenli 寫:太美了 :)
原來我的這台電源內部是這麼美..
接線性電供聲音真的很好
以對岸的用語來說,就是一耳朵的差別
大推薦


[em23] 感謝您的支持與愛用

ucc
大廳版主
文章: 3848
註冊時間: 週日 3月 27, 2005 10:37 pm
來自: 台北市
聯繫:

文章ucc » 週日 11月 25, 2012 11:35 pm

新完工的5.25吋極致線性電源
圖檔

ucc
大廳版主
文章: 3848
註冊時間: 週日 3月 27, 2005 10:37 pm
來自: 台北市
聯繫:

文章ucc » 週二 6月 17, 2014 3:15 pm

新完工5.25吋SSD硬碟&USB子卡專用電源

特別版低壓差低發熱的小修改設計,壓差可低至2V正常工作
圖檔

外觀總承
圖檔

專屬配件線材
圖檔

ucc
大廳版主
文章: 3848
註冊時間: 週日 3月 27, 2005 10:37 pm
來自: 台北市
聯繫:

文章ucc » 週三 1月 21, 2015 3:29 pm

新完工SSD & HDD線性電源
圖檔

圖檔

圖檔

oldman11
見習員
文章: 23
註冊時間: 週四 11月 23, 2006 1:34 pm

Re: 5.25吋GoldenReference電源

文章oldman11 » 週一 4月 10, 2017 10:31 am

U大您好, 我想給電腦的藍光燒錄機單獨接電源,其額定是 +5V(1.4A) and +12V(2.2A) 請問外觀上您PO的照片會是哪一個版本? 售價是多少錢? 謝謝

ucc
大廳版主
文章: 3848
註冊時間: 週日 3月 27, 2005 10:37 pm
來自: 台北市
聯繫:

Re: 5.25吋GoldenReference電源

文章ucc » 週一 4月 10, 2017 6:35 pm

目前有提供套件或穩壓成品模組及變壓器,暫停代製成品,若有確定需要請來信詢價及討論購買事宜,謝謝!
